このページでは NK04 電球色LEDライト基板 KATO 205系用の交換方法について説明します。

２個並んだヘッドライト用のLEDをライトケースの穴に入れます。

基板をライトケースの側面の溝に片側ずつ差し込みます。

ピンセットでLEDまたはLEDのリード線をつまんで、LEDのおおよその位置を合わせます。

基板から出ているリード線を斜め下に曲げます。

ライトケースの先端の突起を床下の穴に差し込みます。

基板から出ているリード線を床下に差し込み、ライトケースを下に降ろします。
リード線が入りにくい時は座席を少し持ち上げると入ります。

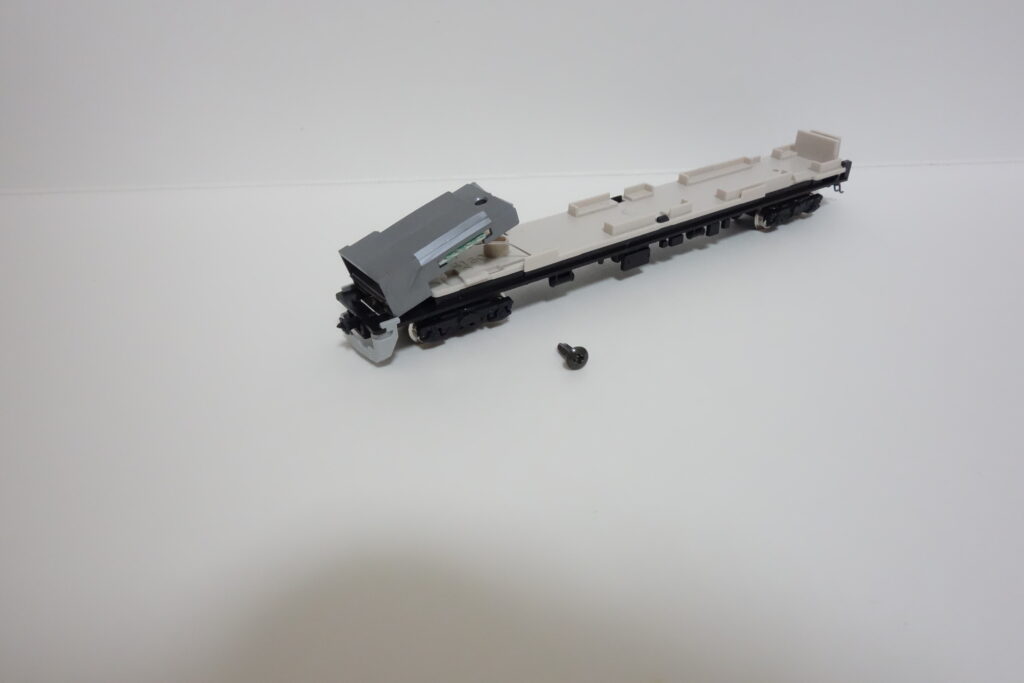

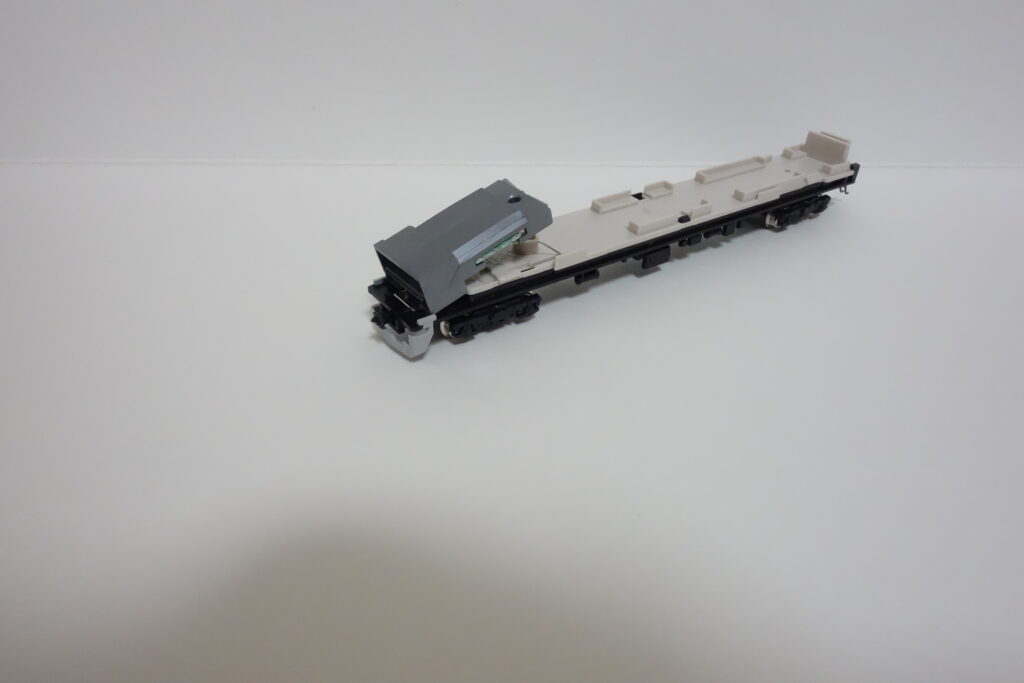

ライトケースをネジで固定します。

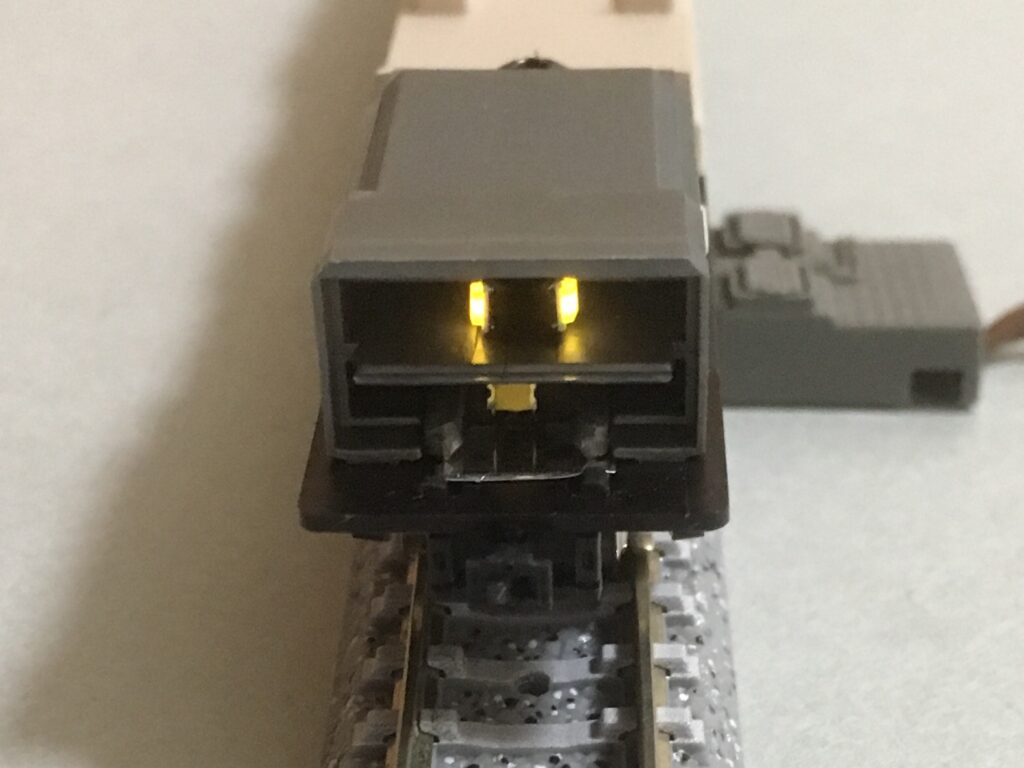

この状態で一度、線路に載せてLEDが点灯するかを確認します。

LEDの位置を調整します。
205系のヘッドライトのプリズムは左右に分かれて離れています。
また、プリズムの後部は斜めにカットされており、この斜めになっている部分に光を当てた時にヘッドライトが最も明るくなります。

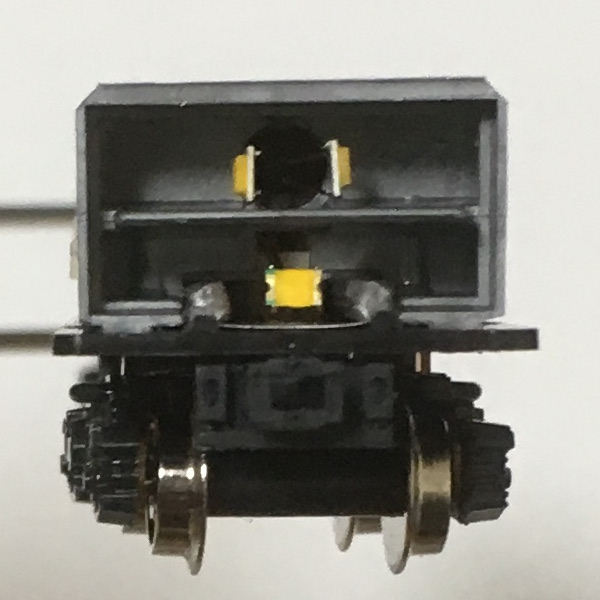

ヘッドライト用のLEDは上下方向はケース内のほぼ中央に、左右方向はLEDとLEDを少し離して真横を向くようにします。
前後方向はプリズムの斜めにカットされた位置に合うように、写真のような位置に合わせてください。

テールライト用のLEDは、テールライトのプリズムの位置に合わせて、床板から少し浮かせた状態にセットします。

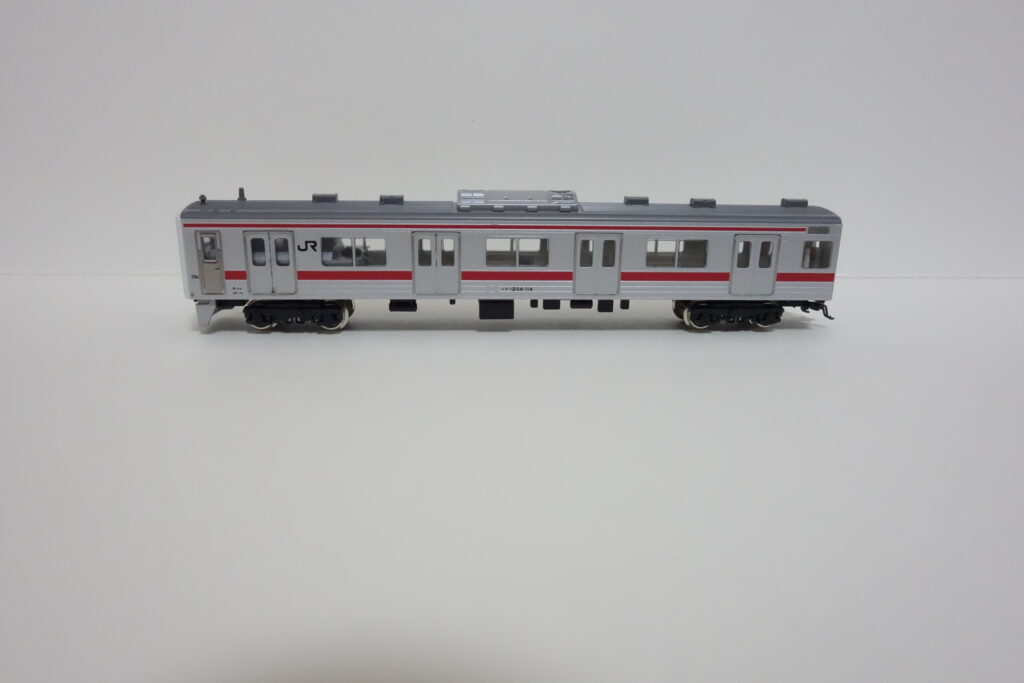

ボデーと床下パーツを合わせます。

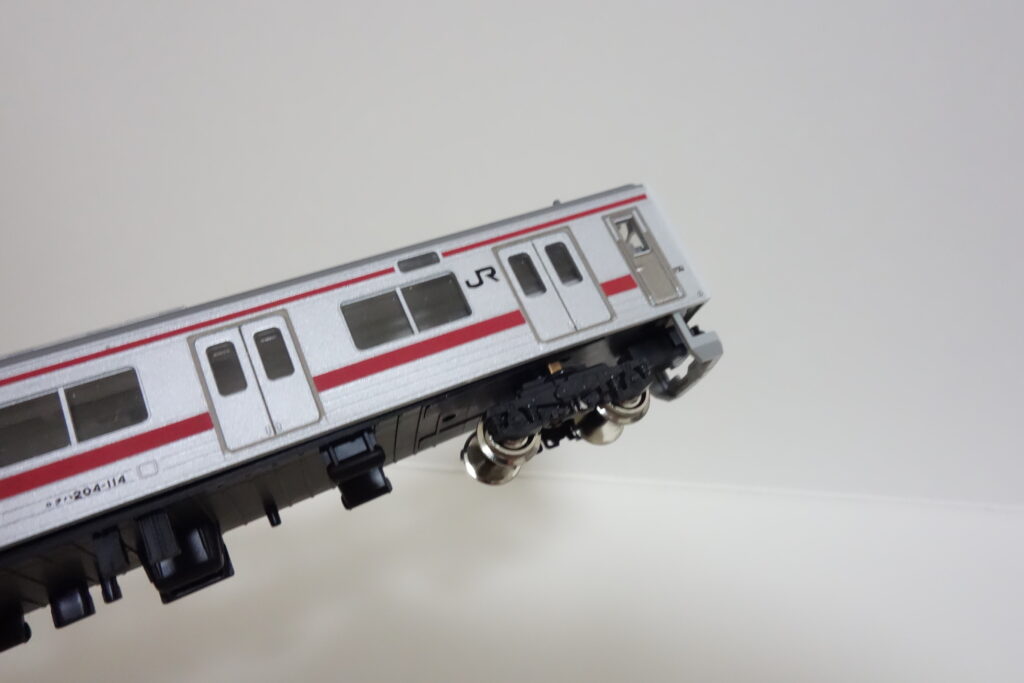

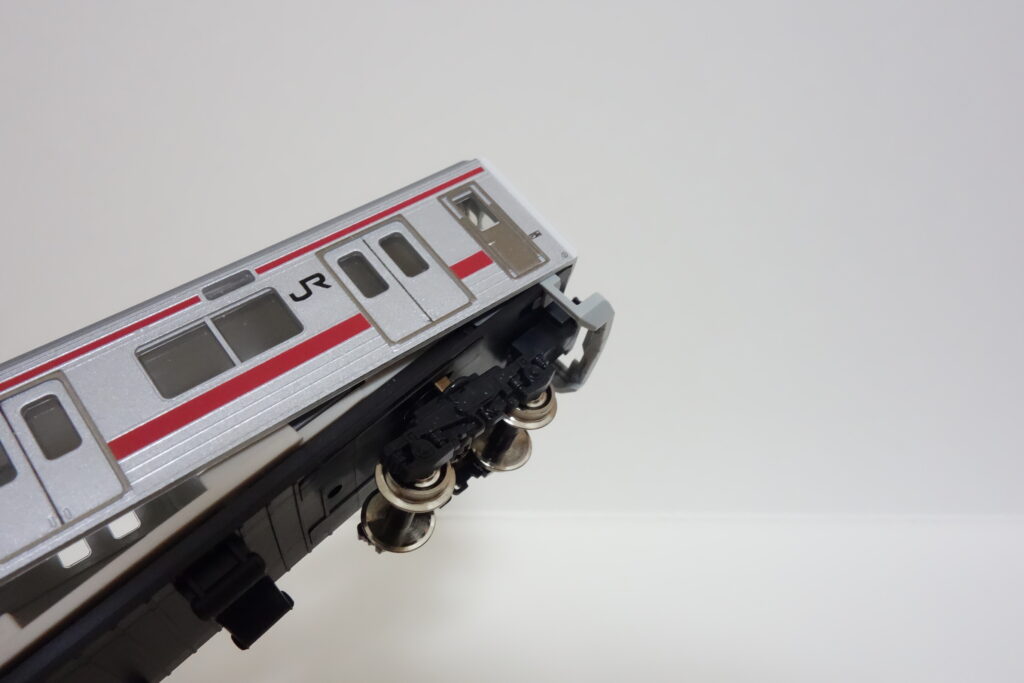

先頭側から合わせます。
